BẢN VẼ THANG MÁY TẢI KHÁCH

Bản vẽ thiết kế thang máy tải khách

Bản vẽ thiết kế thang máy tải khách thông thường là các bản vẽ có chứa đựng đầy đủ các thông tin, dữ liệu cần thiết để tránh xảy ra tình trạng lãng phí, thiếu hụt kích thước, không cần thiết cho các nhà đầu tư. Bạn nên có trong tay một bộ bản vẽ thiết kế cho thang máy tải khách trước khi tiến hành công việc xây dựng hố thang.

Dưới đây là một số thành phần cơ bản của một bản vẽ thiết kế thang máy thông thường:

1. Bản đặc tính kĩ thuật cho thang máy

Bao gồm các thông tin sau:

  • Loại thang
  • Tải trọng
  • Tốc độ
  • Kiểu mở cửa
  • Số điểm dừng
  • Hành trình
  • Kích thước hố thang, kích thước cabin , kích thước cửa tầng
  • Công suất động cơ, nguồn điện động lực, nguồn điện chiếu sáng.

2. Bản vẽ mặt cắt dọc hố thang máy

10
Hình chiếu đứng toàn bộ hố thang; các thông số như độ âm (PIT), độ cao cửa, độ cao các tầng, chiều cao tầng trên cùng OH, chiều cao phòng máy.
Nếu là hố xây bằng gạch, trong bản vẽ có kích thước chi tiết của dầm bê tông cốt thép cần có ở ba mặt hố và giữa các tầng.

11
Trên bản vẽ còn có thể biết thêm chi tiết móc treo Palăng trên phòng máy, vị trí đặt máy kéo, dầm đỡ máy, cabin, đối trọng, vị trí để lò xo giảm chấn của cả cabin và đối trọng. Các thông số lực tác động lên hố thang cũng được thể hiện rất chi tiết. Đây là thông số quan trọng để dành cho việc tính toán kết cấu khi xây dựng hố thang.

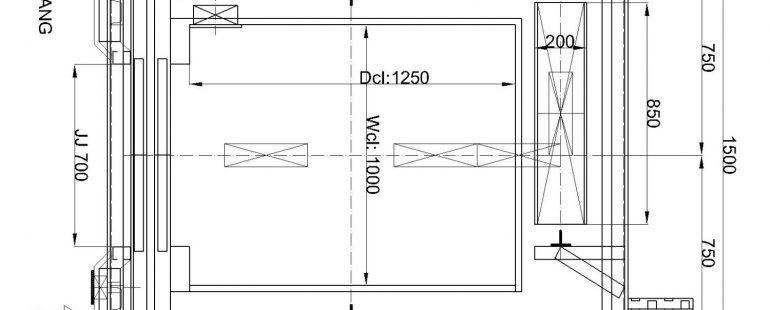

3. Bản vẽ mặt cắt ngang hố thang

12
Kích thước chiều rộng hố, kích thước chiều sâu hố, kích thước cửa của hố trước khi xây dựng, kích thước cửa hố thang sau khi xây dựng hoàn thiện.
Vị trí đặt bảng gọi tầng trên hố thang.

4. Bản vẽ mặt cắt ngang phòng máy

Kích thước chiều rộng và chiều sâu phòng máy, kích thước cửa phòng máy.
Vị trí đặt máy, lỗ kéo máy, vị trí móc treo palăng, quạt thông gió, lỗ thông gió vị trí đặt tủ điện.
Trong phòng máy lưu ý vị trí đặt hộp điện nguồn sao cho thuận tiện cho công việc bảo hành, bảo trì sau này.

5. Bản vẽ bao che các cửa tầng

13
Các mặt cắt thể hiện chi tiết cửa của thang máy.
Chiều rộng cửa lúc trước và sau khi hoàn thiện, chiều cao cửa, kích thước vị trí lỗ để gắn bảng gọi tầng.

14
