BÁO GIÁ THANG MÁY TẢI KHÁCH MỚI NHẤT NĂM 2023
Báo giá thang máy tải khách .Công ty thang máy Đại Lộc Phát rất hân hạnh được phục vụ quý khách qua việc cung cấp các sản phẩm và dịch vụ chuyên ngành thang máy.
Thể theo yêu cầu của quý khách về việc cung cấp, lắp đặt thang máy tải khách cho công trình nói trên, công ty chúng tôi xin trân trọng gửi bảng báo giá cho việc cung cấp lắp đặt hệ thống thang máy như sau:
Nội dung công việc
- Phần việc do bên công ty thang máy thực hiện:
- Cung cấp thang máy với các tính năng và thiết bị theo bảng đặc tính kỹ thuật đính kèm.
- Lắp đặt hoàn chỉnh và vận hành thang máy.
- Hoàn chỉnh hồ sơ kỹ thuật, hướng dẫn sử dụng thang máy tải khách.
- Bảo dưỡng thiết bị và sửa chữa miễn phí đối với thang máy trong thời gian bảo hành 18( mừơi tám) tháng kể từ ngày nghiệm thu và đưa vào sử dụng.
- bao gia thang may tai khach
Phần việc do bên khách hàng thực hiện
- Xây dựng hố thang và phòng máy theo các thông số kỹ thuật do bên công ty Thang máy đại lộc phát cung cấp.
- Làm móc trong phòng thang máy theo bản vẽ thang may dai loc phat thiết kế.
- Chịu trách nhiệm về khả năng chịu lực, ổn định của toàn bộ hố thang.
- Hoàn chỉnh phần xây dựng sau khi lắp đặt xong.
- Cung cấp điện 3 pha 380VAC nguồn điện bao gồm 05 dây: 03 dây pha, 01 dây trung tính và 01 dây tiếp đất (dây tiếp đất không dùng chung với dây chống sét của tòa nhà) đến phòng máy trước 05 ngày lắp đặt (có thiết bị ngắt điện: cầu dao hoặc CB).
- Cung cấp kho chứa thiết bị khi được chuyển đến công trình.
- Cung cấp điện lúc thi công và vận hành thang.
CHI PHÍ THỰC HIỆN:
STT | Đặc tính chung | SL | Giá thang máy tải khách
(VNĐ) |
1 | Thang máy tải khách
|
01 |
0917 338479 310 – 345 triệu |
CHÚ Ý: Báo giá thang máy tải khách cần chú ý thương hiệu sản phẩm, tải trọng thang máy, tốc độ, số tầng phục vụ, địa chỉ lắp đặt. Để biết chính xác hãy gọi cho hotline của chúng tôi |
Bằng chữ :Hai trăm sáu mươi triệu đồng chẵn ./.
*Lưu ý
– Giá trên đã bao gồm chi phí lắp đặt, vận chuyển thiết bị đến chân công trình, hiệu chỉnh và 18 tháng bảo hành miễn phí.
PHƯƠNG THỨC THANH TOÁN
Việc thanh toán được thực hiện 03 lần : Bằng chuyển khoản hoặc tiền mặt
Lần 1 : 40% tổng giá trị hợp đồng ngay khi ký.
Lần 2 : 40% tổng giá trị hợp đồng ngay khi chuyển vật tư đến công trình.
Lần 3 : 20% tổng giá trị hợp đồng ngay khi nghiệm thu, bàn giao
THỜI GIAN THỰC HIỆN
Thời gian thi công: 120 ngày
Trong đó:
- Nhập thiết bị, sản xuất : 90 ngày
- Lắp đặt,vận hành và hoàn chỉnh : 30 ngày
THỜI GIAN BẢO HÀNH
Bảo hành 18 tháng sau khi nghiệm thu bàn giao đưa vào sử dụng
HIỆU LỰC BÁO GIÁ THANG MÁY TẢI KHÁCH MMITSUBISHI
Báo giá này có hiệu lực 15 ngày kể từ ngày phát hành.
Công ty THANG MÁY ĐẠI LỘC PHÁT cám ơn sự quan tâm của quý khách đối với sản phẩm của công ty chúng tôi. Mong rằng qua bảng báo giá này sẽ đáp ứng được yêu cầu của quý khách. Nếu cần thêm thông tin chi tiết, xin vui lòng liên hệ 0919 37 49 49 tìm hiểu thêm về báo giá thang máy tải khách
Trân trọng kính chào!
ĐẶC TÍNH KỸ THUẬT
———-®———-
Thiết bị | NGOẠI NHẬP | |
Máy kéo | Montanary, fuji, Mitsubishi, sicor, torin | |
Rail | xuất xứ: Italy | |
Cảm biến dừng tầng | TURKEY | |
Cáp điện | TURKEY | |
Biến tần | Fuji – Japan | |
Cáp tải | xuất xứ: Italy | |
Inox | Inox 304 | |
Thắng an toàn | Italy | |
Mã hiệu (Model) | ĐTE | |
Tải trọng (số người) | 450 kg ( 06 người ) | |
Tốc độ | 1 m/s (60m/phút) | |
Số tầng (Số điểm dừng) | 05 Stop | |
Số cửa tầng | 05 cửa phía trước GF, 1F,2F,3F,4 F ( OH ) | |
Hệ thống điều khiển | Hệ thống điều khiển biến tần VVVF, điều khiển lập trình PLC Mitsubishi FX3G | |
Điều khiển | Điều khiển đơn (Simplex) | |
Tổng chiều cao nâng | Theo thực tế | |
Tầng mặc định | Tầng GF | |
Tải trọng móc bảo dưỡng | 1 Tấn | |
Vị trí đối trọng | Phía sau ( Nhìn từ cửa tầng GF ) | |
Nguồn điện
động cơ |
3 pha 380V-50Hz cho động cơ | |
Nguồn điện
thắp sáng |
1 pha 220V-50Hz | |
Vị trí phòng máy | Có phòng máy | |
Vị trí nguồn cung cấp điện | Phòng máy được đấu vào CB 3P-50A | |
ĐỘNG CƠ | ||
---|---|---|
Động cơ | Mitsubishi (Thái Lan) | |
Công suất động cơ | 5.5 KW | |
Xuất xứ | Thailand | |
Số lần khởi động cho phép | 180/h | |
TỦ ĐIỀU KHIỂN | ||
Bộ điều khiển động lực | Điều khiển tốc độ vô cấp bằng công nghệ tự động biến đổi tần số Điều khiển tốc độ vô cấp bằng công nghệ tự động biến đổi tần số và điện áp (VVVF)FUJI 5.5 KW
Xuất xứ: Japan |
|
Điều kiện
hoạt động |
Nhiệt độ lên tới 40oC
Độ ẩm trung bình lên tới 95%. Sự dao động của nguồn điện cho phép là + 7%. |
|
Bộ điều khiển
tín hiệu |
Điều khiển bằng công nghệ lập trình PLC Mitsubishi
Xuất xứ: Japan |
|
Khởi động từ | MITSUBISHI – Xuất xứ JAPAN (Nhật). | |
CÁC THÔNG SỐ VỀ CÁP TRUYỀN ĐỘNG, CÁP GOVERNOR | ||
Cáp chính
(cáp truyền động từ đối trọng qua động cơ đến cabin) |
|
|
Cáp phụ (cáp dùng cho thiết bị hạn chế tốc độ – Governor) |
|
|
CÁC THÔNG SỐ VỀ RAY DẪN HƯỚNG CABIN VÀ ĐỐI TRỌNG | ||
Ray dẫn hướng cabin |
|
|
Ray dẫn hướng đối trọng |
|
|
Linh kiện kèm theo |
|
|
KÍCH THƯỚC GIẾNG THANG | ||
Kích thước (mm) | 1500(rộng) x 1600(dài) | |
Độ sâu hầm thang (PIT) | 1400 mm | |
Độ cao tầng trên cùng OH | 4200mm | |
Sức chịu lực hố Pit (KN) | R4: 9.000 kg
R5: 9.000 kg |
|

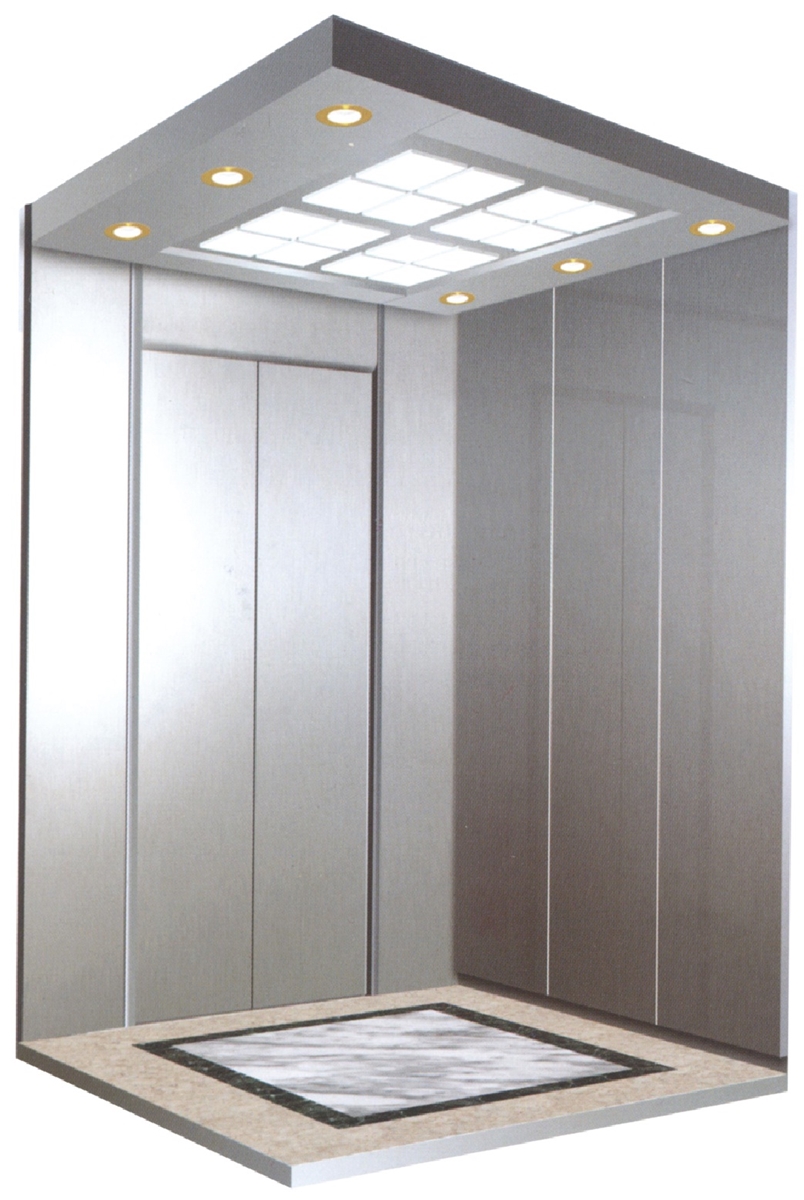

THIẾT KẾ CABIN | ||
Kích thước trong
(R x D x C) |
1200(rộng) x 900(dài) x 2350(cao) mm | |
Vật liệu vách cabin | Inox 304 sọc nhuyễn sen kẽ Inox gương dày 1mm | |
Sàn cabin | Đá granit tự nhiên Việt Nam | |
Độ rộng mở cửa | CO 700 mm | |
Trần cabin | Inox gương dạng vòm sang trọng và hiện đại | |
Tay vịn | HP Inox 304 tròn Ø 38 gắn ở hai vách hông cabin | |
TIỆN NGHI TRONG CABIN | ||
Đèn |
|
|
Quạt thông gió | Quạt chuyên dụng thang máy | |
Xuất xứ | china | |
Bảng điều khiển trong cabin |
|
|
Điện thoại | Liên lạc bên ngoài khi có sự cố (Xuất xứ: KOREA) | |
CỬA CABIN | ||
Ngoại nhập | Ningbo (mới 100%) loại cửa tốt nhất hiện nay. | |
Kích thước | W 700mm x H 2100mm | |
Vật liệu | Inox 304 sọc nhuyễn 1mm (TAIWAN) | |
Loại cửa | Cửa tự động hai cánh đóng mở về hai phía (CO – center open) | |
Thanh trượt cửa tầng | Hợp kim nhôm định hình | |
Bảng điều khiển trong cabin | Inox sọc bao gồm toàn bộ các nút điều khiển. | |
Điều khiển cửa | VVVF FUJI: Là thiết bị điều khiển tốc độ quay của động cơ bằng phương pháp biến đổi tần số và điện áp dòng điện cung cấp. Đây là thiết bị điều khiển thế hệ mới nhất. Điều khiển tốc độ đóng mở cửa hoàn toàn tự động, nhanh chậm dần đều. | |
CỬA TẦNG | ||
Ngoại nhập | Ningbo (mới 100%) loại cửa tốt nhất hiện nay. | |
Kích thước | W 700mm x H 2100mm | |
Khung bao cửa các tầng | Khung bao bảng rộng inox sọc 304 dày 1mm | |
Loại cửa |
|
|
Vật liệu | Inox 304 sọc nhuyễn 1mm | |
Bảng gọi ngoài cửa tầng |
|
|
CHỨC NĂNG VẬN HÀNH | ||
Nhận biết vị trí trong giếng thang | Thang máy tự nhận biết vị trí và lưu lại tín hiệu vị trí của cabin trong giếng thang, giúp cho thang dừng đúng vị trí khi vận hành | |
Tự điều chỉnh lực kéo khi khởi động | Khi thang máy khởi động, để khách hàng có được cảm giác
thoải mái nhất, hệ thống tiến hành tính toán tải trọng bên trong cabin, đưa ra lực khởi động hợp lý nhất, giúp thang máy khởi động vận hành êm ái nhất |
|
Khôi phục vận hành | Sau khi mất điện, thang máy ở tại vị trí ngoài vùng bằng tầng, hệ thống tự động vận hành đưa thang máy bằng tầng với tốc độ thấp. Sau khi bằng tầng, cửa tự động mở, khôi phục vận hành bình thường. | |
CHỨC NĂNG AN TOÀN | ||
Cứu hộ tự động | Khi maát ñieän trong luùc ñang vaän haønh, heä thoáng seõ nghòch löu töø nguoàn DC cuûa tủUPS (SOROTEC), giuùp thang quay theo chieàu nheï ñeán taàng gaàn nhaát , môû cöûa ñeå cöùu ngöôøi ra ngoaøi. | |
Xuất xứ | Taiwan | |
Tia hồng ngoại | Photocell ( welco)– Nguyên thanh (Loại cao cấp) :Loại đời mới rất nhạy, không cho cửa đóng lại khi gặp vật cản che chắn | |
Xuất xứ | China | |
Mở của tầng | Trong quá trình đóng cửa bình thường, khi ấn nút gọi tầng ngoài cùng chiều vận hành của thang máy, cửa thang máy sẽ mở trở lại | |
Bảo vệ quá tải | Khi tải trọng trong cabin vượt quá tải trọng mặc định cho phép, chuông báo quá tải lập tức báo quá tải. Khi đó thang máy không vận hành, đồng thời hiển thị báo quá tải, cửa cabin không đóng | |
Bảo vệ giới hạn vị trí | Khi thang máy vận hành tới vị trí cuối hành trình, nếu tốc độ không giảm theo đúng cài đặt, hệ thống an toàn thang máy lập tức hoạt động, đưa thang dừng lại ngay | |
Điều khiển tay trên đỉnh cabin | Trên đỉnh cabin thiết kế hộp điều khiển, giúp cho việc kiểm tra, bảo dưỡng, sửa chữa thuận tiện hơn | |
Bảo vệ khi đóng cửa cabin | Khi thang máy đóng cửa gặp phải vật cản, vượt quá lực cài đặt nhất định, cửa sẽ tự động mở ngược trở lại | |
Tự kiểm tra tốc độ | Khi thang máy kiểm tra phát hiện tốc độ không đúng như cài đặt mặc định, hệ thống an toàn lập tức hoạt động. Thang máy dừng ngay lập tức. | |
TIỆN ÍCH SỬ DỤNG | ||
Bảng hiển thị số trong và ngoài cabin | Bảng hiển thị số điện tử bằng công nghệ Led Matrix trên bảng gọi tầng trong và ngoài cabin luôn hiển thị vị trí thang máy, thuận tiện cho khách sử dụng biết được vị trí của thang máy trước đó | |
Đèn báo chiều vận hành | Đèn báo chiều vận hành hình mũi tên chuyển động theo chiều lên xuống lắp trên mặt bảng điều khiển trong và ngoài tầng, thuận tiện cho người sử dụng biết được chiều vận hành của thang | |
CHỨC NĂNG KHẨN CẤP | ||
Đèn chiếu sáng khẩn cấp trong cabin | Khi thang máy bị mất điện, đèn chiếu sáng khẩn cấp trong cabin sẽ hoạt động trong 20p. | |
Chuông báo trong cabin | Trong trường hợp xảy ra sự cố khẩn cấp trong cabin, người sử dụng có thể ấn nút chuông, thông báo kịp thời cho bên ngoài | |
Điện thoại | Liên lạc bên ngoài khi có sự cố (Xuất xứ: KOREA) | |
CHỨC NĂNG TIẾT KIỆM | ||
Công tắc dừng thang | Công tắc được thiết kế tại tầng mặc định, sau khi thang máy hoàn tất toàn bộ lệnh phục vụ quay trở về tầng mặc định, thang máy sẽ tự động tắt đèn, quạt, đồng thời chuyển sang trạng thái tiết kiệm năng lượng chỉ bật sáng đèn chỉ dẫn công tắc khởi động thang máy | |
Điều khiển chiếu sáng và quạt thông gió trong cabin | Khi không nhận được bất kỳ tín hiệu lệnh yêu cầu phục vụ nào, trong khoảng thời gian nhất định sau khi đóng cửa, thang máy sẽ tự động tắt đèn và quạt trong cabin chuyển sang chế độ tiết kiệm năng lượng |
đó là nội dung cơ bản của báo giá thang máy tải khách mitsubishi
