Thang Máy Tải Khách Mitsubishi – Cấu Tạo, Kích Thước, Báo Giá 2021

Ngày nay với sự phát triển kinh tế tăng chóng mặt của Việt Nam, các toà nhà cao tầng đua nhau mọc lên san sát tại các thành phố lớn. Cũng chí vì vậy thang máy tải khách là một phần không thể thiếu trong các toà nhà cao tầng, góp phần giải quyết được bài toán khó khăn trong việc di chuyển trong các toà nhà cũng như tô điểm thêm việc đẹp sang trọng.

THANG MÁY TẢI KHÁCH LÀ GÌ?

Thang máy tải khách hay còn gọi là thang máy chở khách là loại thang được sử dụng rất phổ biến hiện nay trong hầu hết các công trình tòa nhà cao tầng ở những nơi công cộng. Những nơi có nhiều người qua lại như trung tâm thương mại, chung cư, sân bay, bến xe.

Đây là loại thang có đầy đủ tính năng và được sản xuất có chất lượng cao nhất, áp dụng nhiều thành tựu khoa học kĩ thuật vào loại thang này để nhằm phục vụ khách hàng tốt nhất. Thang máy tải khách có nhiều đặc tính thông minh và hoạt động rất linh hoạt, cấu tạo cũng rất phức tạp nhằm nâng cao hiệu suất vận chuyển con người.



CẤU TẠO CỦA THANG MÁY TẢI KHÁCH

Thang máy chở khách được cấu tạo dựa trên những bộ phận sau:

– Máy kéo: Trong bất kì loại thang máy nào, máy kéo luôn đóng vai rất quan trọng giúp tạo ra lực để giúp cho thang máy di chuyển.

– Tủ điều khiển: có chức năng điều khiển mọi hoạt động của thang máy, thực tế các chức năng hoạch định phối hợp với các lệnh điều khiển của người sử dụng. Tủ điều khiển làm việc nhờ các thiết bị khác cung cấp dữ kiện sau khi đã kiểm soát hàng loạt các chức năng an toàn.

– Bộ chống vượt tốc : Trong trường hợp khi xảy ra mất an toàn thang máy chạy nhanh hơn tốc độ bình thường , thì bộ chống vượt tốc sẽ hoạt động

– Buồng thang máy (Cabin) : Đây chính là không gian thang máy hoặc thang máy gia đình nơi có thể xác định được lượng người có thể đứng để di chuyển.

– Cáp Tải : Là sợi dây kéo, giữ vững an toàn cho thang máy. Tùy mỗi trọng tải thang mà người ta lắp đặt cáp theo những kích thước khác nhau.

– Đối Trọng : là thiết bị được thiết kế đối lập với cabin có nhiệm vụ dùng sức nặng để kéo cabin đi lên hoặc đi xuống. Bộ phận này kết hợp với máy kéo để đưa cabin lên xuống được dễ dàng.

– Cửa tầng: Cửa tầng chính là xác định cửa di chuyển ra vào trong thang máy. Nếu như nói thang máy là một khối kín, thì cửa tầng chính là lối ra duy nhất, điểm dừng đặt chính xác ở các tầng trong tòa nhà.

– Bảng điều khiển tầng: Bảng gọi tầng được lắp đặt ở không gian bên ngoài, khi chúng ta bước chân đến gần thang máy sẽ nhìn thấy. Bảng gọi tầng có 2 nút, nút mũi tên hướng lên hoặc hướng xuống chính là xác định hướng đi của người sử dụng.

– Bảng điều khiển cabin: Đây là bảng sẽ lắp đặt ở bên trong cabin, bao gồm các con số của các tầng. Ngoài ra, bảng điều khiển còn bao gồm nút giữ cửa và đóng cửa, các nút hỗ trợ cứu hộ.

– Ray dẫn hướng: được lắp đặt dọc theo giếng thang để dẫn hướng cho cabin và đối trọng chuyển động dọc theo hố thang. Ray dẫn hướng đảm bảo cho đối trọng và cabin luôn nằm ở vị trí thiết kế của chúng trong hố thang máy và không bị dịch chuyển theo phương ngang trong quá trình chuyển động. Ngoài ra ray dẫn hướng phải đảm bảo độ cứng để giữ trọng lượng cabin và tải trọng trong cabin tựa lên ray dẫn hướng cùng với các thành phần tải trọng động khi bộ hãm bảo hiểm làm việc (trong trường hợp đứt cáp hoặc cabin đi xuống với tốc độ lớn hơn giá trị cho phép).

– Lò xo giảm chấn : là thiết bị được thiết kế ở dưới hố pit. Bộ phận này có nhiệm vụ làm giá đỡ cho cabin khi các hệ thống đảm bảo an toàn khác đều không hoạt động.



THÔNG SỐ KÍCH THƯỚC CỦA THANG MÁY TẢI KHÁCH

Loại thang Tải trọng(Kg) Số người Các thông số kích thước
Cửa thang Phòng thang (cabin) Hố thang Phòng máy Hố PIT OH
P4-CO 300 4 700×2100 1100×900 1500×1500 2000x3000x1800 1400 4200
P6-CO 450 6 700×2100 1200×1000 1600×1600 2000x3200x1800 1400 4200
P6-CO 450 6 800×2100 1400×850 1800×1450 2000x3200x1800 1400 4200
P8-CO 550 8 800×2100 1400×1000 1800×1600 2000x3200x1800 1400 4200
P9-CO 630 9 800×2100 1400×1100 1800×1700 2000x3500x1800 1400 4200
P10-CO 700 10 800×2100 1400×1200 1800×1800 2000x3500x1800 1400 4200
P11-CO 750 11 800×2100 1400×1300 1800×1900 2000x3500x1800 1400 4200
P12-CO 800 12 800×2100 1400×1400 1800×2000 2000x3500x1800 1500 4200
P13-CO 900 13 900×2100 1600×1350 2100×1950 2300x3500x1900 1500 4200
P15-CO 1000 15 900×2100 1600×1500 2100×2100 2300x3500x1900 1500 4200
P17-CO 1150 17 1000×2100 1800×1550 2300×2200 2700x3500x2000 1500 4200
P20-CO 1350 20 1100×2100 1800×1700 2300×2350 3000x3500x2200 1500 4300
P24-CO 1600 24 1100×2100 2000×1750 2500×2450 3000x3500x2200 1500 4300

GIÁ THANG MÁY TẢI KHÁCH

Thông thường để xác định một chiếc thang máy tải khách có mức giá bao nhiêu phụ thuộc vào các yếu tố sau:

XEM THÊM: Báo giá thang máy tải khách 2021

– Số tầng của công trình (số điểm dừng).

– Loại động cơ sử dụng.

– Tải trọng của thang máy.

– Kết cấu của hố thang máy (bằng bê tông hay kết cấu bằng kim loại)

– Kết cấu cửa thang máy: Loại cửa tự động hai cánh mở về hai phía, hay mở về một phía…

– Nội thất và thẩm mỹ bên trong thang máy như:

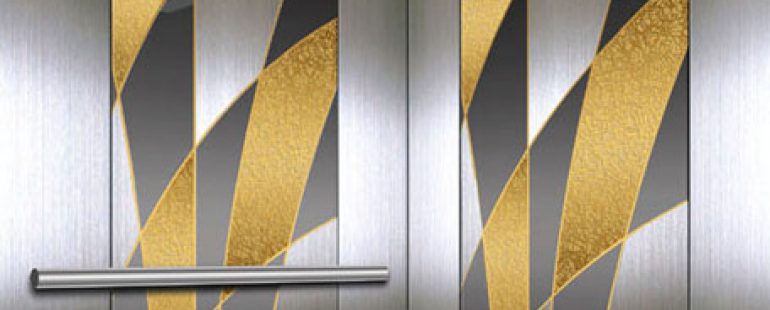

    + Thiết kế cabin: inox sọc nhuyễn kết hợp với inox gương (Gồm 03 tấm inox gương ở ba vách của cabin).

    + Sàn cabin: Đá granite tự nhiên nguyên tấm.

    + Trần giả: Được thiết kế riêng cho từng loại thang tạo sự sang trọng đẳng cấp riêng cho thang.

    + Tay vịn: Tay vịn bằng inox tròn.

    + Quạt thông gió: Quạt thông gió thông gió chuyên dùng.

    + Hệ thống chiếu sáng: Đèn neon được bố trí ẩn ở góc phòng thang.

    + Hiển thị: Hiển thị vị trí cabin và hướng chuyển động bằng đèn ma trận điểm.

    + Bảng điều khiển trong phòng thang: Bao gồm các button gọi tầng, button đóng mở cửa, button báo động

– Địa điểm lắp đặt thang máy.

– Dịch vụ bảo trì, sửa chửa.

Vậy nên tùy thuộc vào sự lựa chọn của quý khách mà chúng tôi sẽ đưa ra những bảng báo giá phù hợp với nhu cầu của quý khách.

Mức giá thang máy tải khách liên doanh tiêu chuẩn sẽ từ 300 triệu – 750 triệu đối với loại thang có tải trọng từ 450kg – 1500kg. Riêng đối với loại thang nhập khẩu nguyên chiếc sẽ có mức giá từ 700 triệu trở lên tùy thuộc vào hãng và loại thang.



TẠI SAO NÊN MUA THANG MÁY TẢI KHÁCH CỦA CHÚNG TÔI

Công ty thang máy Đại Lộc Phát chúng tôi là đơn vị chuyên sản xuất – cung cấp – lắp đặt – bảo trì, sửa chữa thang máy. Với nhà máy sản xuất được trang bị máy móc hiện đại, đội ngũ quản lý sản xuất giàu kinh nghiệm, hệ thống văn phòng giao dịch khắp cả nước và hơn hết nữa

Cam kết về chất lượng

Mỗi sản phẩm của chúng tôi đều có nguồn gốc xuất xứ rõ ràng, đảm bảo đáp ứng được những yêu cầu cao nhất về chất lượng kỹ thuật, khả năng vận hành an toàn, êm ái giúp quý khách yên tâm tuyệt đối khi sử dụng.

Đảm bảo đúng tiến độ

Mỗi hợp đồng thang máy của chúng tôi đều có quy định và thống nhất về thời gian thi công hoàn thiện thang máy giữa công ty và khách hàng. Bên cạnh đó, chúng tôi cũng luôn theo sát tiến độ công trình của chủ đầu tư nhằm đảm bảo thang máy sẽ được lắp đặt và vận hành theo đúng kế hoạch đã đề ra.

Thời gian để hoàn thiện hoàn toàn một thang máy thông thường là 120 ngày

  • Nhập vật tư thiết bị, sản xuất : 90 ngày
  • Lắp đặt, vận hành và hoàn chỉnh thang: 30 ngày

Thanh toán linh hoạt

Việc thanh toán được thực hiện linh hoạt qua 03 lần : Bằng chuyển khoản hoặc tiền mặt

Lần 1 : 40% tổng giá trị hợp đồng thang máy ngay khi ký.

Lần 2 : 40% tổng giá trị hợp đồng thang máy ngay khi chuyển vật tư đến công trình.

Lần 3 : 20% tổng giá trị hợp đồng thang máy ngay khi nghiệm thu, bàn giao.

thang máy tải khách

Thang máy tải khách có tải trọng bao nhiêu?

Dòng thang máy tải khách được sử dụng ở những công trình dịch vụ, kinh doanh, nên nhu cầu sử dụng cao. Tải trọng cũng lớn hơn so với thang máy sử dụng trong gia đình.

Mức tải trọng phổ biến nhất mà Đại Lộc Phát đã lắp đặt là 600kg. Với tải trọng này có thể chứa được 6 – 8 người.

Những công trình lớn như trung tâm thương mại, cao ốc. Thông thường thang máy tải khách có tải trọng từ 1000kg trở lên. Sức chứa lên đến 15 hành khách cho một lượt vận chuyển.

Nói chung tùy theo nhu cầu của từng công trình mà lắp đặt thang máy có tải trọng hợp lý nhất.

Có mấy loại thang máy tải khách?

Ở Việt Nam hiện nay, có 2 loại thang máy tải khách: thang máy nhập khẩu và thang máy liên doanh.

Xét về khía cạnh thương hiệu thì có khoảng 10 thương hiệu thang máy đến từ khắp nơi trên thế giới, trong đó nổi bật nhất là: Mitsubishi, Fuji, Otis, Thyssenkrupp, Schindler, Huyndai,..

– Thang máy tải khách nhập khẩu chính hãng:

Đây là dòng thang máy được gia công và lắp đặt tại nước ngoài, sau đó nhập khẩu nguyên chiếc vao Việt Nam theo đơn đặt hàng.

Giá thành của dòng thang nhập khẩu rất cao, bù lại chất lượng thang máy tốt, độ hoàn thiện và ổn định cực kỳ cao.

– Thang máy tải khách liên doanh lắp đặt tại Việt Nam:

Thang máy liên doanh hay còn gọi là thang máy nội địa, được lắp đặt giữa linh kiện nhập khẩu và linh kiện sản xuất trong nước. Dòng thang máy này được lắp đặt trọng nước với những kỹ sư của Việt Nam.

Lưu ý khi mua dòng thang máy này, quý khách nên chọn các đơn vị có nhà máy sản xuất linh kiện, vì giá sẽ tốt hơn và chế độ bảo hành tốt hơn.

thang máy tải khách 1

Ưu điểm:

Giá rẻ: thang máy tải khách liên doanh có mức giá chỉ bằng một nửa so với thang nhập. Nhưng về chất lượng thì 8/10. Tuổi thọ của thang cũng cao 9/10 so với thang nhập.

Thiết kế theo yêu cầu: vì được gia công tại Việt Nam, nên kích thước của thang máy có thể được thiết kế theo đúng nhu cầu khách hàng mong muốn.

Lựa chọn vật liệu dễ dàng: có nhiều vật liệu để cấu thành nên thang máy như: inox, kính, gỗ,…Tùy theo thiết kế mà khách hàng chọn loại vật liệu phù hợp. Còn dòng thang nhập khẩu thì không được. Vì được thiết kế theo mẫu.

Thời gian thi công nhanh: dòng thang máy này được thi công nhanh và có thể hoàn thiện chỉ trong vòng 60 ngày kể từ ngày đặt hàng. Trong khi đó thang nhập có thể mất đến 180 ngày, chủ đầu tư mới nhận được thang máy.

thang máy tải khách 2

Nhược điểm:

Kích thước không chuẩn: mặc dù kích thước không chuẩn theo thang nhập, nhưng vẫn đảm bảo an toàn theo tiêu chuẩn VN.

Độ hoàn thiện : lức trước độ hoàn thiện của thang chỉ khoảng 6/10 so với thang nhập, nhưng ngày nay đã cải thiện rất nhiều. Và tôi đánh giá là 8/10 điểm so với thang nhập khẩu.

Độ hoàn thiện của thang máy không tinh xảo bằng thang máy nhập khẩu.

Bảo trì và bảo hành nhiều: khả năng động bộ không cao nên công việc bảo trì cần diễn ra định kỳ, để giúp thang máy hoạt động tốt hơn.

thang máy tải khách 3

Chức năng của thang máy tải khách:

Cũng tương tự như dòng thang máy gi đình, các chức năng của thang máy tải khách cũng không thay đổi nhiều.

  1. Thang di chuyển theo chiều gọi tầng.

Đây là tính năng hầu hết có ở các dòng thang máy, thang sẽ di chuyển và dừng tại các tầng mà thang đi qua.

Ví dụ: bạn muốn lên tầng 3, nhưng người khác bấm tầng 1, thì thang di chuyển và dừng tầng 1 trước, sau đó mới đến tầng 3.

  1. Thang máy di chuyển theo trình tự lệnh

Chế độ này giúp thang máy di chuyển theo trình tự lệnh, người bấm trước thang sẽ nhận trước và di chuyển đúng yêu cầu.

Phù hợp với việc gọi tầng bên ngoài cabin. Còn bên trong cabin thang di chuyển theo chiều gọi tầng ở yếu tố 1.

  1. Cài đặt thời gian đóng và mở cửa

Chức năng này được chủ đầu tư cài đặt, ví dụ 5s đóng cửa hay 10s đóng cửa cabin.

Đối với công trình gia đình thì thời gian thường được cài đặt nhanh hơn, còn các công trình công cộng thời gian đóng cửa cabin được cài đặt lâu hơn.

thang máy tải khách 4

  1. Nút đóng mở cửa nhanh

Hai nút đóng nhanh và mở nhanh luôn được lắp đặt trên bảng điều khiển thang,.

Công dụng của 2 nút này là giúp người đi thang máy có thể đóng và mở cửa nhanh chóng đúng nhu cầu sử dụng.

  1. Nhận diện vật cản

Thang máy tải khách hay các loại thang máy khác thường được lắp đặt hệ thống cảm biến ngay cửa, giúp nhận diện các vật cản trong quá trình thang máy đóng cửa. Bộ phận này thường nằm dọc cửa thang.

Nếu có vật cản liên tục đặt ngay cửa, thang máy sẽ kêu bíp bíp, và để lâu thang máy sẽ ngừng hoạt động.

  1. Chế độ nghỉ

Thang máy tải khách được lập trình chế độ nghỉ ngơi khi không có người sử dụng.

Hệ thống này đưa thang máy về chế độ ngủ tạm thời, tắt toàn bộ thiết bị như đèn, quạt,.. giúp tiết kiệm điện năng cho người sử dụng.

  1. Chế độ ưu tiên

Chế độ ưu tiên này thường được sử dụng trong các thang máy ở bệnh viện, nhà hàng tiệc cưới.

Khi người bên trong thang máy quẹt thẻ ưu tiên thì thang sẽ bỏ qua các lệnh khác, chỉ đi đến tầng mà người quét thẻ đã chọn.

Ví dụ:

Trong bệnh viện có một số trường hợp cần di chuyển gấp, như đưa khách hàng đến phòng phẫu thuật, y tá sẽ dùng chế độ ưu tiên để thang máy di chuyển nhanh nhất, giúp ngắn thời gian.

thang máy tải khách 5

  1. Chức năng khóa thang máy

Thang máy nào cũng có chức năng này, khi dùng chức năng này thang máy sẽ ngưng phục vụ, và ở chế độ không hoạt động.

Mục đích sử dụng trong các trường hợp thang máy bị lỗi, hoặc các trường hợp thang máy đang bảo trì, sửa chữa.

  1. Tự động nhận diện lỗi thang máy

Hệ thống sẽ nhận diện các lỗi xảy ra trong quá trình thang vận hành và lưu lại, để các kỹ sư họ kiểm tra và khắc phục lỗi khi họ bảo trì và sửa chữa thang máy.

  1. Báo động khi thang quá tải

Đây là chế độ hầu hết thang máy nào cũng có, khi tải trọng người trong cabin vượt quá tải trọng mà thang có thể chịu tải, chế độ quá tải sẽ kích hoạt và kếu “bíp bíp”.

Khi nào có người ra ngoài thì thang mới hoạt động.

  1. Chức năng bỏ qua lệnh gọi khi thang máy chứa đủ tải trọng

Tính năng này rất hay, giúp tầng suất hoạt động thang lên tối đa.

Ví dụ: khi tải trọng bên trong thang đã đủ, thang 600kg chứa được 8 người. Thì thang sẽ hoạt động theo lệnh gọi của người bên trong cabin, mà không nhận lệnh gọi của người bên ngoài.

  1. Thang không mở cửa khi chưa đến tầng

Trường hợp này thường xảy ra với những thang máy cũ, đó là thang máy dừng ở giữa tầng tự nhiên mở cửa gây nguy hiểm và lo lắng cho người bên trong.

Với chức năng của thang máy mới ngày nay, thang máy chỉ mở cửa khi đến đúng nền tầng.

  1. Chức năng chống vượt tốc.

Đây là một chức năng bảo vệ an toàn, khi thang máy có dấu hiệu vượt quá tốc độ cho phép đã được lập trình sẵn.

Bộ khống chế tốc độ sẽ được kích hoạt, cụ thể hệ thống phanh gấp sẽ kẹp chặt vào ray dẫn đường, giúp cabin dừng lại.

  1. Hệ thống cứu hộ bên trong cabin

Bên trong cabin thang máy tải hàng được lắp đặt điện thoại nội thang, khi thang máy có sự cố dừng hoạt động.

Hệ thống kích hoạt giúp đèn thang máy sáng và người bên trong có thể sử dụng điện thoại liên hệ với nhân viên cứu hộ.

  1. Bảo vệ mất pha, lệch pha, ngược pha, quá dòng

Khi thang máy tải khách đang hoạt động nhưng bị các sự cố nhu mất pha, lệch pha, quá dòng.

Hệ thống bảo vệ sẽ tự động ngắt hoạt động của thang để giúp động cơ và các thiết bị điện không bị hỏng.

  1. Chế độ cứu hộ tự động bằng USP

Thang máy được trang bị bộ lưu điện USP, khi thang máy đang chạy mà bị mất điện đột ngột.

Hệ thống cứu hộ tự động sẽ dùng điện của bộ lưu điện để đưa thang máy về tầng gần nhất và mở cửa cho người bên trong đi ra ngoài.

thang máy tải khách 6

Chế độ bảo hành, bảo trì của công ty Đại Lộc Phát

Thang máy tải khách có tầng suất hoạt động cao và liên tục. Vì vậy công tác bảo trì cần diễn ra định kỳ, để đảm bảo thang máy hoạt động tốt và không có trục trắc hay hư hỏng vặt.

Đại Lộc Phát có 16 năm kinh nghiệm trong ngành, có nhà máy sản xuất thang máy, có đội ngũ chuyên nghiệp được đào tạo từ trong và ngoài nước. Đảm bảo công tác bảo trì sẽ mang lại chất lượng thang máy tốt cho khách hàng.

Khi lắp đặt thang máy tải khách ở Đại Lộc Phát quý khách sẽ được tặng 18 tháng bảo trì miễn phí.

Khi hết thời gian trên, quý khách sẽ ký hợp đồng bảo trì có hạn là 12 tháng với mức phí được ưu đãi khá thấp chỉ khoảng 500.000đ/ lần bảo trì.

Nếu quý khách đang có nhu cầu lắp đặt thang máy chở khách thì hãy liên hệ ngay cho chúng tôi để sở hữu hệ thống thang máy tải khách vừa đảm bảo chất lượng, vừa đảm bảo tính thẩm mỹ. Khách hàng vui lòng liên hệ qua số HOTLINE 0917 338 479 để nhận được những thông tin tư vấn chính xác nhất.
