BẢN VẼ THANG MÁY

Một vấn đề mà chủ nhà rất quan tâm khi có ý định đặt cầu thang máy là hố thang máy thiết kế như thế nào?  Nắm bắt được tâm nhu cầu đó, chúng tôi – Công ty thang máy Dai LOc Phat  xin được đưa ra một bản vẽ thiết kế hố thang máy để cho Quý vị tham khảo. Lưu ý, đây và bản vẽ thiết kế thang máy gia đình với kích thước tiêu chuẩn, tuy nhiên chúng tôi có thể sản xuất thang máy theo kích thước đặt hàng của Quý khách Một số điểm lưu ý bản vẽ thang máy

Một số vấn đề cần lưu ý khi xây dựng hố thang máy

I. Hố thang máy

1. Xây hố đúng kích thước với dung sai theo bản vẽ do Công ty thang máy dai loc phat cung cấp.
– Sai lệch chiều rộng đo từ đường trục đối xứng về mỗi bên không được vượt quá +40/-20mm.
– Sai lệch vị trí đường trục đối xứng của mỗi khoang tầng so với đường trục thẳng đứng chung ứng với tâm giếng thang không vượt quá 10 mm.
2. Chống thấm đáy hố (PIT) để khi khoan sâu 100mm không thấm nước.
3. Làm cầu thang xuống PIT.
4. Làm đà linteau ở vách trước và đà giữ rail ở vách sau và hai vách bên hố thang theo đúng bản vẽ.
5. Chừa lỗ để lắp cửa tầng và hộp button theo bản vẽ.
6. Hoàn thiện phần tường và sàn xung quanh các cửa tầng sau khi lắp thang.

1. Xây hố đúng kích thước với dung sai theo bản vẽ do Công ty thang máy Đại Lộc Phát cung cấp.
Sai lệch chiều rộng đo từ đường trục đối xứng về mỗi bên không được vượt quá + 25 mm.
Sai lệch vị trí đường trục đối xứng của mỗi khoang tầng so với đường trục thẳng đứng chung ứng với tâm giếng thang không vượt quá 10 mm.
2. Chống thấm đáy hố (PIT) để khi khoan sâu 100mm không thấm nước.
3. Làm cầu thang xuống PIT.
4. Làm đà linteau ở vách trước và đà giữ rail ở vách sau và hai vách bên hố thang theo đúng bản vẽ.
5. Chừa lỗ để lắp cửa tầng và hộp button theo bản vẽ.
6. Hoàn thiện phần tường và sàn xung quanh các cửa tầng sau khi lắp thang.


II. Phòng máy

1. Có làm móc treo ở nóc phòng máy.
2. Chừa các lỗ trên sàn phòng máy theo bản vẽ.
3. Lắp đặt hệ thống thông thoáng ( máy lạnh, cửa sổ hoặc quạt hút ) sao cho nhiệt độ trong phòng máy thấp hơn 35 C.
4. Lắp cửa phòng máy có khoá và lắp đèn chiếu sáng trong phòng máy.
5. Làm cầu thang ( hoặc lối đi thuận tiện ) lên phòng máy.

III. Cung cấp nguồn điện

1. Lắp đặt đường dây điện nguồn 3 phase – 15KVA – 4 dây và một dây tiếp đất đến phòng máy, yêu cầu điện trở tiếp đất không quá 4 Ohm.
2. Lắp đặt hộp điện nguồn cho phòng máy tại cao độ 1500 mm, bên trong có 1 CB 3 phase – 50A và 1CB 1 phase – 05A.

Bản vẽ thiết kế thang máy



cho thang máy thông thường là các bản vẽ có chứa đựng đầy đủ các thông tin, dữ liệu cần thiết để tránh xảy ra tình trạng lãng phí, thiếu hụt kích thước, không cần thiết cho các nhà đầu tư. Bạn nên có trong tay một bộ bản vẽ thiết kế cho thang máy trước khi tiến hành công việc xây dựng hố thang.

Dưới đây là một số thành phần cơ bản của một bản vẽ thang máy  thông thường:

IV. Bản đặc tính kĩ thuật cho thang máy

Bao gồm các thông tin sau:

  • Loại thang
  • Tải trọng
  • Tốc độ
  • Kiểu mở cửa
  • Số điểm dừng
  • Hành trình
  • Kích thước hố thang, kích thước cabin , kích thước cửa tầng
  • Công suất động cơ, nguồn điện động lực, nguồn điện chiếu sáng.

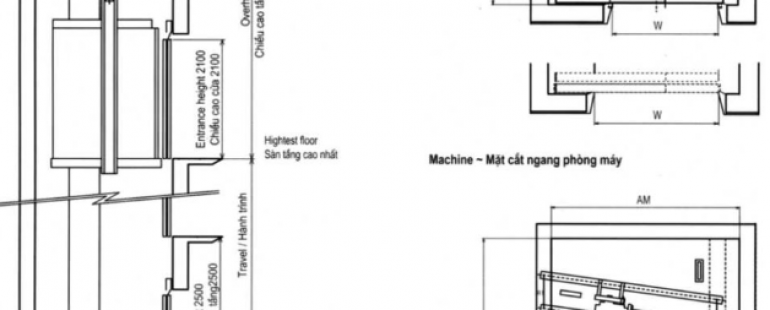

V. Bản vẽ mặt cắt dọc hố thang máy

Hình chiếu đứng toàn bộ hố thang; các thông số như độ âm (PIT), độ cao cửa, độ cao các tầng, chiều cao tầng trên cùng OH, chiều cao phòng máy.

Nếu là hố xây bằng gạch, trong bản vẽ có kích thước chi tiết của dầm bê tông cốt thép cần có ở ba mặt hố và giữa các tầng.

Trên bản vẽ còn có thể biết thêm chi tiết móc treo Palăng trên phòng máy, vị trí đặt máy kéo, dầm đỡ máy, cabin, đối trọng, vị trí để lò xo giảm chấn của cả cabin và đối trọng. Các thông số lực tác động lên hố thang cũng được thể hiện rất chi tiết. Đây là thông số quan trọng để dành cho việc tính toán kết cấu khi xây dựng hố thang.

VI. Bản vẽ mặt cắt ngang hố thang

Kích thước chiều rộng hố, kích thước chiều sâu hố, kích thước cửa của hố trước khi xây dựng, kích thước cửa hố thang sau khi xây dựng hoàn thiện.

Vị trí đặt bảng gọi tầng trên hố thang.

VII. Bản vẽ mặt cắt ngang phòng máy

Kích thước chiều rộng và chiều sâu phòng máy, kích thước cửa phòng máy.

Vị trí đặt máy, lỗ kéo máy, vị trí móc treo palăng, quạt thông gió, lỗ thông gió vị trí đặt tủ điện.
Trong phòng máy lưu ý vị trí đặt hộp điện nguồn sao cho thuận tiện cho công việc bảo hành, bảo trì sau này.



VIII. Bản vẽ bao che các cửa tầng

Các mặt cắt thể hiện chi tiết cửa của thang máy.

Chiều rộng cửa lúc trước và sau khi hoàn thiện, chiều cao cửa, kích thước vị trí lỗ để gắn bảng gọi tầng.

Sau đây chúng tôi xin giới thiệu bản vẽ xây dựng thang máy gia đình chuẩn theo quốc tế để các bạn tìm hiểu rõ hơn về thang may gia dinh tránh sai xót khi thiết kế.

IX.PHÒNG MÁY:



1. Có làm móc treo ở nóc phòng máy.
2. Chừa các lỗ trên sàn phòng máy theo bản vẽ.
3. Lắp đặt hệ thống thông thoáng ( quạt hút, cửa sổ hoặc máy lạnh ) sao cho nhiệt độ trong phòng máy thấp hơn 35 C.
4. Lắp cửa phòng máy có khoá và lắp đèn chiếu sáng trong phòng máy.
5. Làm lối đi hoặc cầu thang bộ lên phòng máy.

X.CUNG CẤP ĐIỆN:

1. Lắp đặt đường dây điện nguồn 3 phase -15KVA- 4 dây và một dây tiếp đất đến phòng máy, yêu cầu điện trở tiếp đất không quá 4 Ohm.
2. Lắp đặt hộp điện nguồn cho phòng máy tại cao độ 1500 mm, bên trong có 1 CB 3 phase – 30A và 1CB 1 phase – 5A.

Bản vẽ cửa thang  máy

Bản vẽ kích thước ngang sâu thang máy

Bản vẻ ngang sâu thang máy nếu dùng khung thép

Tham khảo cụ thể bản vẽ thang máy
